El espaciado incorrecto, las fijaciones sueltas, la cinta protectora dañada o el ingreso de concreto al hueco pueden dificultar la apertura y alineación de los bucles de alambre durante el montaje del panel. Para las fábricas de prefabricados de hormigón, una instalación confiable comienza con la selección de la caja de bucle correcta, la verificación de los planos de producción y la colocación precisa de cada unidad en el encofrado. Esta guía explica el proceso completo, incluida la instalación en fábrica, la inspección previa al vertido, las comprobaciones de desmoldeo y la conexión en el sitio, lo que le ayuda a reducir los errores de instalación y mejorar la confiabilidad de las juntas de paredes prefabricadas.
¿Qué es una caja de bucle de alambre?
Una caja de bucle de alambre es un componente-fundido que se utiliza para conectar paneles de pared de concreto prefabricados a otros paneles de pared o columnas de concreto.
Por lo general, consta de una caja de acero galvanizado, un bucle de cable flexible, un manguito de compresión y una cubierta protectora. Durante la producción de elementos prefabricados, la caja de acero se fija al encofrado lateral, mientras que el bucle de alambre permanece plegado dentro del hueco.
Una vez montados los paneles prefabricados, los bucles se abren en la junta vertical. Se coloca una barra de refuerzo a través de los bucles superpuestos y la junta se rellena con la lechada especificada.
Las cajas de alambre, el refuerzo y la lechada endurecida funcionan juntos como un sistema de conexión completo.
Bucle de caja de conector doble

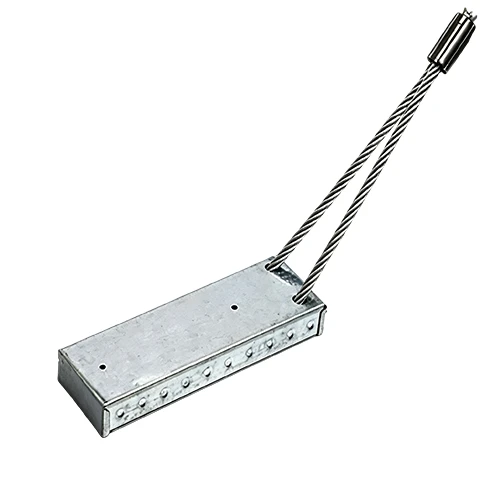

Bucle de caja de conector de cabezal único
¿Dónde se utilizan las cajas de bucle de alambre?
puedes usarcajas de bucle de alambreen juntas verticales donde los elementos prefabricados de hormigón necesitan una conexión mecánica fiable. Las aplicaciones comunes incluyen juntas de pared-a-pared, conexiones de pared-a-columnas, tabiques internos y paneles de pared prefabricados externos.
Son especialmente útiles cuando necesita una conexión que pueda prepararse en fábrica y completarse rápidamente en el sitio. Las cajas se encajan en el borde del panel, mientras que los bucles de alambre permanecen protegidos durante el transporte. Después del montaje, se abren los bucles, se inserta la barra de refuerzo vertical especificada y se aplica lechada a la junta.
Debe seleccionar el tipo de caja, la longitud del bucle y el espaciado de acuerdo con el diseño de conexión aprobado, el espesor del panel, el ancho de la junta y la transferencia de carga requerida. No elijas el producto únicamente por el tamaño o la apariencia de la caja.
¿Qué debe comprobar antes de la instalación?
Antes de instalar cajas de bucle de alambre, debe confirmar los requisitos de conexión y los detalles del producto para evitar errores de posicionamiento o problemas de alineación del sitio.
Tipo y tamaño de caja
Compruebe si el proyecto requiere una sola ocaja de bucle de doble alambre. Confirme las dimensiones de la caja de acero y el diámetro del cable.
Longitud del bucle
Asegúrese de que la proyección del bucle coincida con el ancho de la junta diseñado y el detalle de conexión.
Espacio de instalación
Siga el dibujo aprobado para el espaciado vertical y las distancias al borde. No copie dimensiones de otro proyecto.
Dirección de instalación
Confirme que cada abertura de la caja mire hacia la futura junta del panel y se alinee con el elemento prefabricado adyacente.
Liquidación de refuerzo
Compruebe que el cable metálico incorporado no interfiera con el refuerzo, los anclajes de elevación u otros insertos.
Condición del producto
Inspeccione la caja, el cable metálico, el manguito de compresión y la cinta protectora para detectar deformaciones, daños o corrosión antes de realizar la fundición.
Cómo instalar cajas de bucle de alambre en la fábrica de prefabricados
Un proceso de instalación consistente lo ayuda a reducir los errores de posicionamiento, mejorar la eficiencia de la producción y garantizar que las cajas de bucle de alambre estén listas para conexiones confiables de paredes prefabricadas después de la fundición.
Inspeccionar las cajas de bucles de cables
Antes de la instalación, verifique cada casilla de bucle de cable para asegurarse de que coincida con su plano de producción. Inspeccione la caja de acero, el cable metálico, el manguito de compresión y la cinta protectora en busca de daños, deformaciones o corrosión. Confirme que la longitud del bucle y el tipo de caja sean correctos antes de mover el producto al molde. Reemplazar un componente incorrecto antes de fundir es mucho más fácil que reparar un panel prefabricado terminado.
Marque las posiciones de instalación
Utilice el plano de producción aprobado para marcar cada punto de instalación en el encofrado lateral. Mida desde un punto de referencia fijo, como la parte inferior del panel, en lugar de medir de una caja a la siguiente. Este método le ayuda a mantener un espaciado preciso y reduce los errores de medición acumulativos durante la producción por lotes.
Utilice una tira de posicionamiento reutilizable
Si fabrica los mismos paneles de pared repetidamente, considere usar una tira de posicionamiento de acero o madera contrachapada reutilizable. Una tira de posicionamiento le permite colocar varias cajas de bucles de alambre rápidamente manteniendo el espaciado constante. Puede reducir el tiempo de medición, mejorar la repetibilidad y simplificar las inspecciones de calidad. Siempre verifique la tira de posicionamiento con el último plano de producción antes de cada ejecución de producción.
Fijar las Cajas al Encofrado

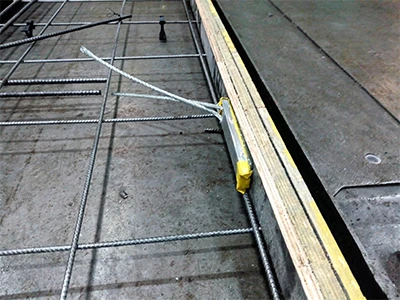

Asegure cada caja de bucle de alambre firmemente contra el encofrado utilizando los orificios de fijación pre-perforados y los sujetadores adecuados para su sistema de molde. Después de la instalación, verifique que la caja no se mueva ni gire al presionarla con la mano. Es menos probable que una caja fijada de forma segura se mueva durante la colocación del refuerzo, el vertido de hormigón o la vibración.
Verifique la posición del cable metálico
Confirme que el cable de acero incrustado siga la dirección requerida y tenga suficiente espacio libre respecto del refuerzo, los anclajes de elevación y otros componentes incrustados. El cable metálico debe permanecer recto, sin dobleces ni torceduras pronunciadas. Si se produce interferencia, revise la disposición del refuerzo en lugar de modificar el cable.
Sellar la apertura de la caja
Inspeccione la cinta protectora o la cubierta antes de verter concreto. Debe sellar completamente la abertura y mantener el lazo de alambre doblado dentro de la caja. Una cubierta dañada puede permitir que la lechada de concreto entre en el hueco, lo que dificulta la apertura del bucle después del desmolde.
Complete una inspección previa-al vertido
Antes de realizar la fundición, realice una inspección final de cada caja de bucle de alambre instalada. Verifique el modelo, cantidad, posición, espacio, dirección de instalación y condición de fijación. También debe confirmar que las cubiertas protectoras estén intactas y que haya suficiente espacio alrededor del cable metálico incrustado. Registrar estos controles ayuda a mejorar la coherencia y la trazabilidad de la producción.
Vierta y compacte el concreto
Vierta el hormigón con cuidado alrededor de las cajas de alambre incrustadas y compáctelo uniformemente. Evite golpear la caja de acero directamente con la manguera de concreto o el vibrador, ya que un impacto excesivo puede mover la caja o dañar la cubierta protectora. Una compactación adecuada garantiza que el área de anclaje esté completamente soportada mientras se mantiene la caja en la posición correcta.
Inspeccionar las cajas después del desmoldeo
Después de que el panel alcance la resistencia de desmoldeo requerida, retire el encofrado e inspeccione cada caja de bucle de alambre. Verifique la ubicación correcta, limpie las aberturas de los huecos, las fugas de concreto, las cajas de acero dañadas o las grietas alrededor del borde del panel. Deje los bucles de alambre doblados dentro de la caja durante el almacenamiento y transporte para protegerlos de daños accidentales hasta la instalación en el sitio.
¿Cómo se completa la conexión del bucle de cables en el sitio?
Una vez entregados y colocados los elementos prefabricados, se retira la cinta protectora y se abren los bucles de alambre en la junta vertical. Los bucles de los paneles de pared adyacentes deben alinearse y superponerse según el plano de conexión aprobado.
Luego se inserta la barra de refuerzo vertical especificada a través de los bucles, se sella la junta y se rellena con lechada adecuada. La lechada debe fluir alrededor de los bucles de alambre, el refuerzo y los huecos de la caja para formar la conexión completa.
Para la fábrica de elementos prefabricados, el espaciamiento preciso de las cajas, la altura de instalación, la dirección del bucle y la proyección son especialmente importantes. Los errores cometidos durante el vaciado pueden dificultar la alineación de los bucles cuando los paneles lleguen al sitio. La disposición final del refuerzo, el ancho de la junta y el procedimiento de lechada siempre deben seguir el diseño aprobado del proyecto.
Problemas comunes de instalación de la caja de bucle de cables
Puede evitar la mayoría de las fallas de las cajas de bucle de alambre verificando el posicionamiento, la fijación, el sellado y la separación del refuerzo antes de colar el concreto.
Espaciado incorrecto
Si instala cajas con una separación incorrecta, es posible que los bucles no coincidan con el diseño de conexión aprobado. Siga siempre el último dibujo de producción.
Fijación suelta
Una caja suelta puede moverse durante el vertido o la vibración. Asegúrese de que cada caja se asiente firmemente contra el encofrado.
Dirección de instalación incorrecta
La abertura de la caja debe mirar hacia la futura junta. Una caja invertida puede hacer que el bucle sea difícil o imposible de usar.
Cinta protectora dañada
La cinta rota o suelta puede permitir que la lechada de concreto entre al hueco.
Interferencia de refuerzo
Compruebe que el cable metálico no choque con refuerzos, anclajes de elevación u otros insertos.
Fuga de hormigón dentro de la caja
Selle los espacios entre la caja y el encofrado para mantener limpio el hueco.
Abrir bucles antes del transporte
Mantenga los bucles doblados durante el almacenamiento y el transporte para evitar que se doblen o se dañen por impacto.
Forzar bucles desalineados
No fuerce la barra a través de bucles desalineados. Primero verifique la posición del panel y la instalación de la caja.
Conclusión
La instalación confiable de la caja de bucle de alambre depende de un posicionamiento preciso, una fijación segura del encofrado, un sellado eficaz y una inspección constante. Las herramientas de instalación estandarizadas y las comprobaciones previas-al vertido pueden ayudar a las fábricas de elementos prefabricados a reducir los errores y mejorar la eficiencia de la producción por lotes.
Envíe el tipo de caja, la longitud del bucle, la cantidad y los dibujos requeridos para verificar las especificaciones disponibles y las opciones de entrega.
Preguntas frecuentes
P: ¿Deben abrirse los bucles de alambre antes de colar el hormigón?
R: No. Los bucles deben permanecer doblados y protegidos dentro de la caja de acero durante el proceso de fundición, almacenamiento y transporte.
P: ¿Cómo se fijan las cajas de alambre al encofrado?
R: Por lo general, se fijan a través de orificios pre-perforados mediante clavos, tornillos u otro método de sujeción aprobado y adecuado para el molde.
P: ¿Los trabajadores de la fábrica pueden ajustar el espacio entre cajas?
R: El espaciado debe seguir el plano de conexión aprobado. No debe modificarse sin confirmación técnica. Las causas comunes incluyen cinta protectora dañada, sellado deficiente y espacios entre la caja y el encofrado.
P: ¿Qué causa que el concreto entre al hueco?
R: Las causas comunes incluyen cinta protectora dañada, sellado deficiente y espacios entre la caja y el encofrado.
P: ¿Se pueden seguir utilizando cables metálicos dañados?
R: Los cables metálicos con hebras rotas, corrosión severa, torceduras afiladas o manguitos dañados no deben colarse en el panel sin una evaluación técnica.
